SZ9系列立体卷铁心有载调压油浸式变压器，是在S11、S13系列立体卷铁心油浸式变压器的基础上开发出的升级产品。可在带负荷的情况下自动或手动对有载开关进行操作，实现调压，还可以通过控制器实现远距离调压控制。产品适用于电网电压波动较大、而对电压要求较稳定的用户。

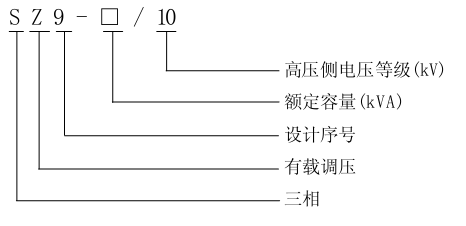

SZ9系列有载调压油浸式变压器型号说明

SZ9系列有载调压油浸式变压器结构组成
铁芯：采用高导磁晶粒取向冷轧硅钢片，为心式铁芯结构，采用全斜接缝迭积式，铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面，这种结构可有效降低空载损耗和噪声。
绕组：绕组采用瓦楞油道，不浸漆工艺，并用紧缩带绑扎，均为同心式线圈。高压绕组具有对应分接电压要求的抽头，这些抽头引至分接开关上，以便实现带负荷调压。
有载分接开关：有载分接开关安装在箱盖上，是实现有载调压的关键部件，它可以在不切断负荷电流的情况下，通过切换分接头来改变变压器的变比，从而调节输出电压?？夭僮骰咕哂惺侄?、自动功能。
油箱：变压器油箱由波纹壁构成，表面采用粉尘喷涂，漆膜牢固。波纹散热片不但具有冷却功能，还能补偿因温度升降而引起的变压器油体积的变化，因此部分全密封变压器没有储油柜，降低了变压器整体高度。
安全?；ぷ爸茫核腥萘慷蔚谋溲蛊骶坝醒沽κ头欧?，当变压器内部压力过高时，压力释放阀会自动开启，释放压力，以?；け溲蛊?。此外，根据用户需求可安装具有报警和跳闸端子的气体继电器，用于监测变压器内部的故障。
油温测量装置：变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm。对于1000-2000kVA的变压器，还装有户外式信号温度计，以便实时监测变压器油温。
油?；ぷ爸茫和ǔ１溲蛊骰嶙坝写⒂凸?，其一端装有油位计，用于观察油位变化。储油柜上还会加装带油封的吸湿器，以吸收空气中的水分，防止变压器油受潮。
SZ9系列有载调压油浸式变压器性能特点
1.可靠性高、性能水平先进、经济指标合理。
2.铁芯采用阶梯形的三级接缝，表面涂刷固化漆，以降低损耗和噪声。
3.绕组结构新型，油道设计合理，采用新的绝缘结构，提高机械强度和抗短路能力。
4.油箱形式多样、美观、大方。

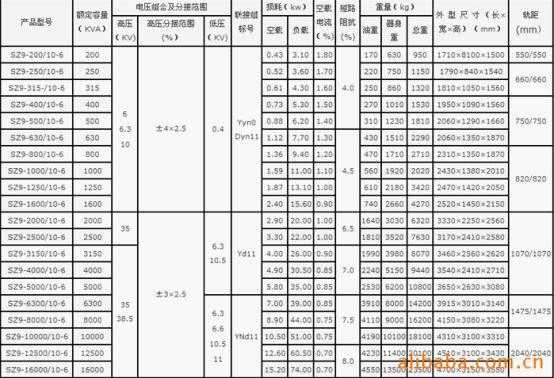

SZ9系列有载调压油浸式变压器技术参数
