S13-MR立体三角形卷铁芯特点

1、节能、环保、防盗效果显著

立体三角形卷铁心与平面叠片式铁心性能及用材比较：

(1)节电节能：空载损耗S13比S11国家标准值降低25%，空载电流S13比S11国家标准值降低80%。

(2)省材降耗：节省硅钢片20%，铜2-3%。

(3)超低静音：噪音可降低7-10dB。

2、对比条件：相同的心柱横截面面积，相同的窗高尺寸，相同的心柱中心距。

3、铁心由三个完全相同的单框拼合而成，拼合后的等边三角形立体结构稳定性好，铁心机械强度高，三相受力一致，使器身抗短路能力增强。

4、铁心在制造过程中经过真空退火处理，能基本消除内应力，磁路各处均无高磁阻存在，使空载损耗与空载电流大幅度下降。

5、铁心无接缝连续卷绕，硅钢带结构紧密，工作振动小，可使噪音降低到某个限度。

6、铁心三相磁路连贯，且较叠片铁心及平面卷铁心变压器较短，确保三相供电平衡，并使降低损耗效果显著。

7、硅钢片剪裁可以做到无废料加工，即材料的利用率为100%。铁心无接缝连续卷绕，可人工叠片、叠装、拆插上铁轭造成的质量波动，减少加工工序，提高生产率。

9、三角形铁心空间利用系数高，线圈导线的长度减少，即可节约原材料，又可降低负载损耗，从而减轻变压器的重量。并且体积比常规产品要小，结构紧凑，外形美观，占地面积较小。

10、产品节能低耗、运行成本低、性价比高，使用户短期内收回投资。

11、高/低压线圈在封闭式卷铁芯中绕制，与铁心是一个整体，铁心敲不散，线圈取不下来。把整体铁心和线圈搬走，也是相当困难的，因为1台100kVA的变压器重量为400kg，200kVA的变压器重量为650kg。不容易将硅钢片、铜线等有使用价值的物件分离。所以，卷铁心变压器具有较好防盗性。

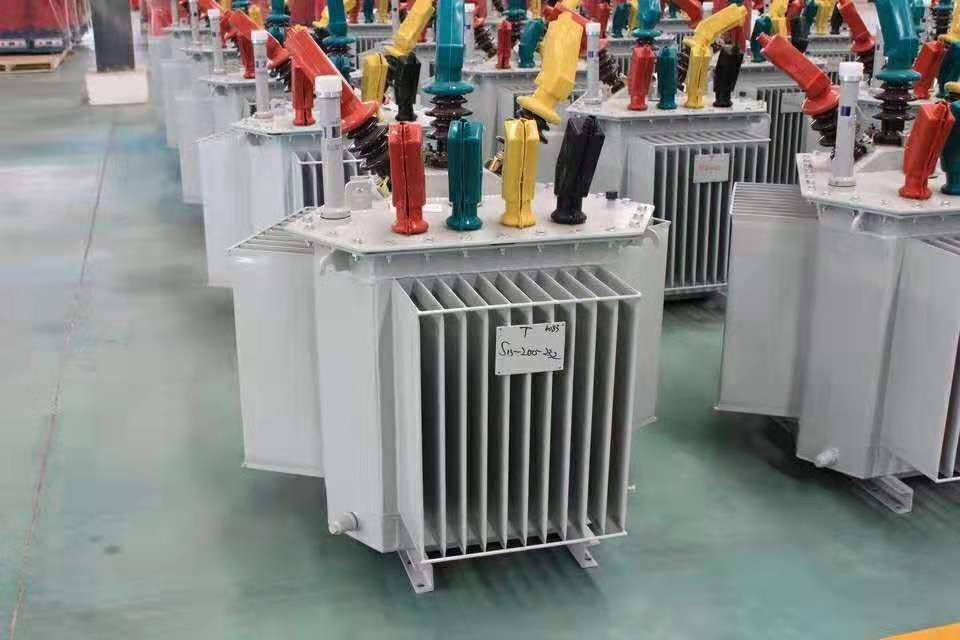

S13-MR系列立体三角形卷铁心变压器，比以往产品更节能、省材，变压器已通过CTQC(国家变压器质量检测中心)的全项试验。

S13-MR立体三角形卷铁芯突破了传统的平面式结构，采用三相对称立体式结构，产品三相铁心磁路完全对称，磁阻大大减少，励磁电流、空载损耗显著降低，是一种使用传统材料，但运行噪音更低，结构更为紧凑的高效节能型变压器。其在节能降耗、省材环保上的出色表现，完全符合我国倡导的节能、低碳要求。
