630KVA干式变压器空载损耗
文章来源:北京创联汇通电气 ????? 发布时间: 2023-10-24 11:40:55
导读:变压器的损失电量分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗)??赵厮鸷?,主要是铁损,包括磁滞损耗和涡流损耗;磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。铁损电量的计算
变压器的损失电量分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗)。
空载损耗,主要是铁损,包括磁滞损耗和涡流损耗;磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的次方成正比。涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
铁损电量的计算:不同型号和容量的铁损电量,计算公式是:铁损电量(千瓦时)=空载损耗(千瓦)×供电时间(小时)

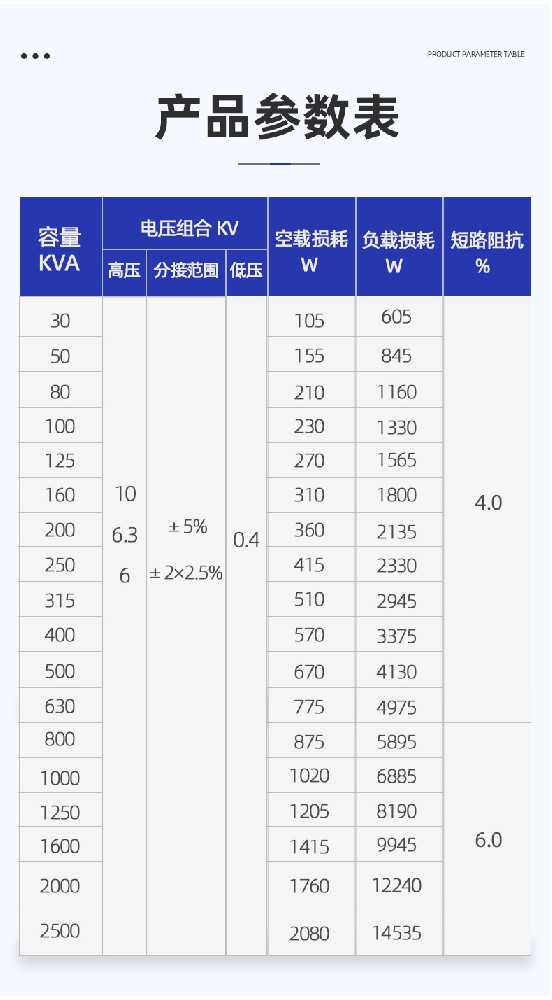

配变的空载损耗(铁损),由附表查得,供电时间为变压器的实际运行时间,按以下原则确定:
(1)对连续供电的用户,全月按720小时计算。
(2)由于电网原因间断供电或限电拉路,按变电站向用户实际供电小时数计算,不得以难计算为由,仍按全月运行计算,变压器停电后,自坠熔丝管交供电站的时间,在计算铁损时应予扣除。
(3)变压器低压侧装有积时钟的用户,按积时钟累计的供电时间计算。
空载损耗:当变压器二次绕组开路,一次绕组施加额定频率正弦波形的额定电压时,所消耗的有功功率称空载损耗。
算法如下:
空载损耗=空载损耗工艺系数×单位损耗×铁心
空载损耗指变压器二次侧开路,一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。一般只注意额定频率与额定电压,有时对分接电压与电压波形、测量系统的精度、测试仪表与测试设备却不予注意。对损耗的计算值、标准值、实测值、保证值又混淆了。
