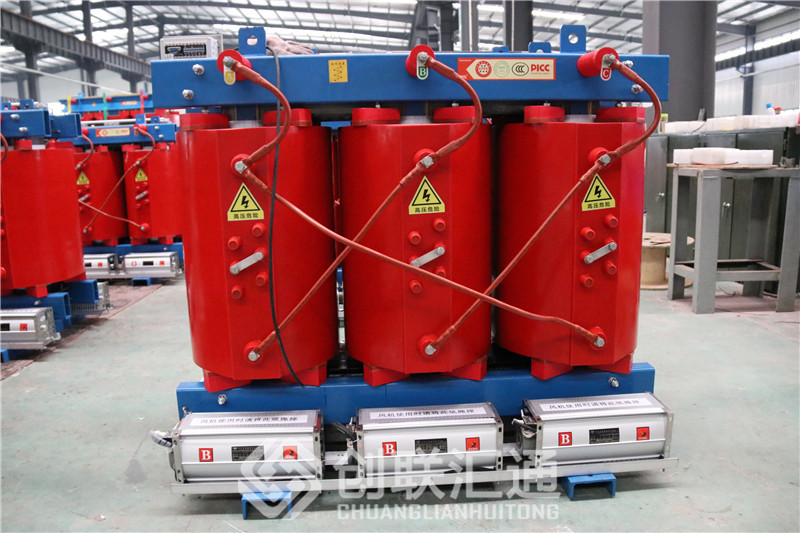

干式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器。干式变压器冷却方式有自然空气冷却（AN）与强迫空气冷却（PF）两种。干式变压器结构类型有固定绝缘包封（SCB型）和不包封绕组结构两种。从高低压绕组的相对位置看有同心与交迭式两种。同心式结构简单，制造方便，大部分干式变压器采用这种结构。交迭式主要用于特种变压器制造。

 干式变压器规格

以SCB-11—1250KVA/10KV/0.4KV干式变压器为例，来解释干式变压器型号的意义：在上面型号规格中，S表示三相电力变压器，C表示变压器绕组为树脂浇成型固体，在C字母位置上G表示绕组外绝缘介质为空气，B为泊式绕组，在B的位置上R表示缠绕式绕组，11是系列号，1250KVA为变压器额定容量，10KV为变压器一次侧额定电压，0.4KV为变压器二次侧额定电压。

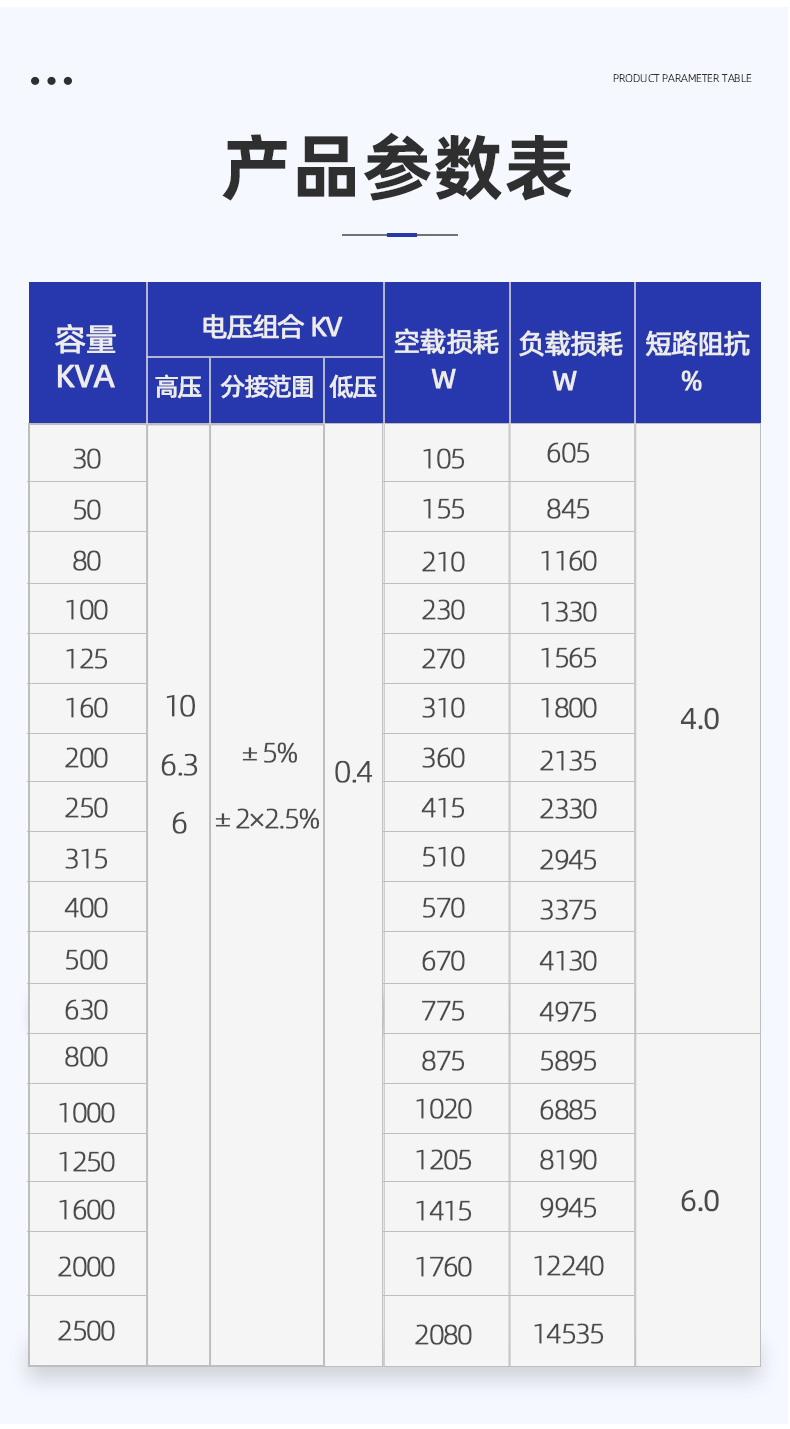

干式变压器技术参数

①频率50Hz

②空载电流，要求少于4%

③低压耐压强度：2KV/min无击穿

④绝缘电阻低压侧不少于2MΩ

⑤绕组连接方式：/Y/yn0，与D/yn0

⑥线圈允许温升100K

⑦散热方式：自然风冷或温控风冷

⑧噪声系数小于30dB
