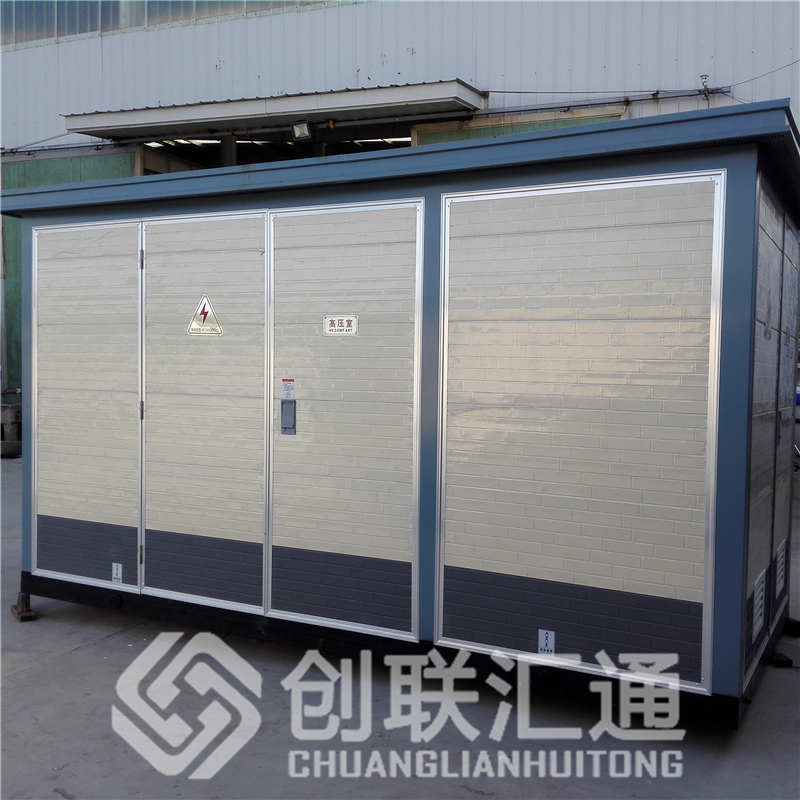

箱变其实就是箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

前几年全国各地都临时建设了集中医疗收治病房，特别是武汉“火神山”医院，箱变作为标准化电源配置形式，共设置了24座，可谓是规模之大！但是往往设计和施工时，我们忽略了其接地做法，平时做设计的朋友，在图纸上可能也未交待完善。下面本文就给大家简单地讲一讲室外箱式变电站接地的做法，看完文章，希望能给广大电气设计人员一些参考。

※ 室外箱变接地的做法（接地无小事）：

◆ 箱变接地电阻值不应大于4欧姆，水平接地极不满足时，应增加垂直接地极。

◆ 接地装置埋设深度不小于1米，以满足跨步电压的安全要求。

◆ 所有电气设备外壳和底座均应与接地装置可靠连接。

◆ 变压器底座、箱变底座应与接地装置直接连接，连接点均不少于2处(可在底座两端设置)，以使得其可靠接地。

◆ 所有接地装置均应作热镀锌处理，防金属腐蚀。

◆ 接地装置的所有搭接点必须可靠焊接，搭接长度应为扁钢宽度的⒉倍或圆钢直径的6倍。

◆ 接地装置边缘经常有人出入的通道处应铺设碎石混凝土路面或沥青路面。
