箱式变电站结构主要分为高压开关柜、变压器、低压配电装置三种，高压开关可根据系统需要选用六氟化硫或真空断路器、环网开关、负载开关、熔断器等。高压侧也可安装计量装置。低压侧一般安装主开关和分支馈线开关，只安装一个馈线开关。它将直接向低压终端用户供电。此外，还可安装补偿电容器、计量装置等。配电变压器一般附有油变或干式变压器。

欧式箱变

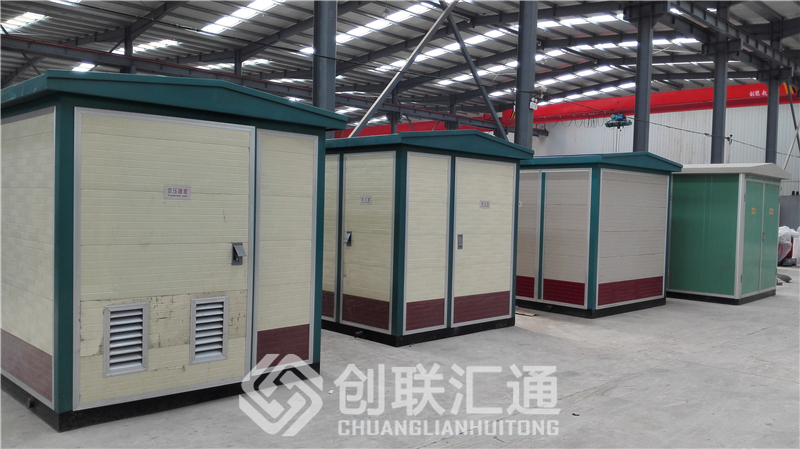

欧式箱式变电站结构欧式箱式变电站高压室一般由高压负荷开关、高压熔断器、避雷器等组成。具有断电操作和过载、短路?；すδ?。低压室由低压空气开关、电流互感器、电流表、电压表等设备组成。有两种方式来形成盒子:排列排列和三角形排列。线路布置的高压室和低压室较宽，便于实现环网或双电源连接的环网供电方案。

美式箱变

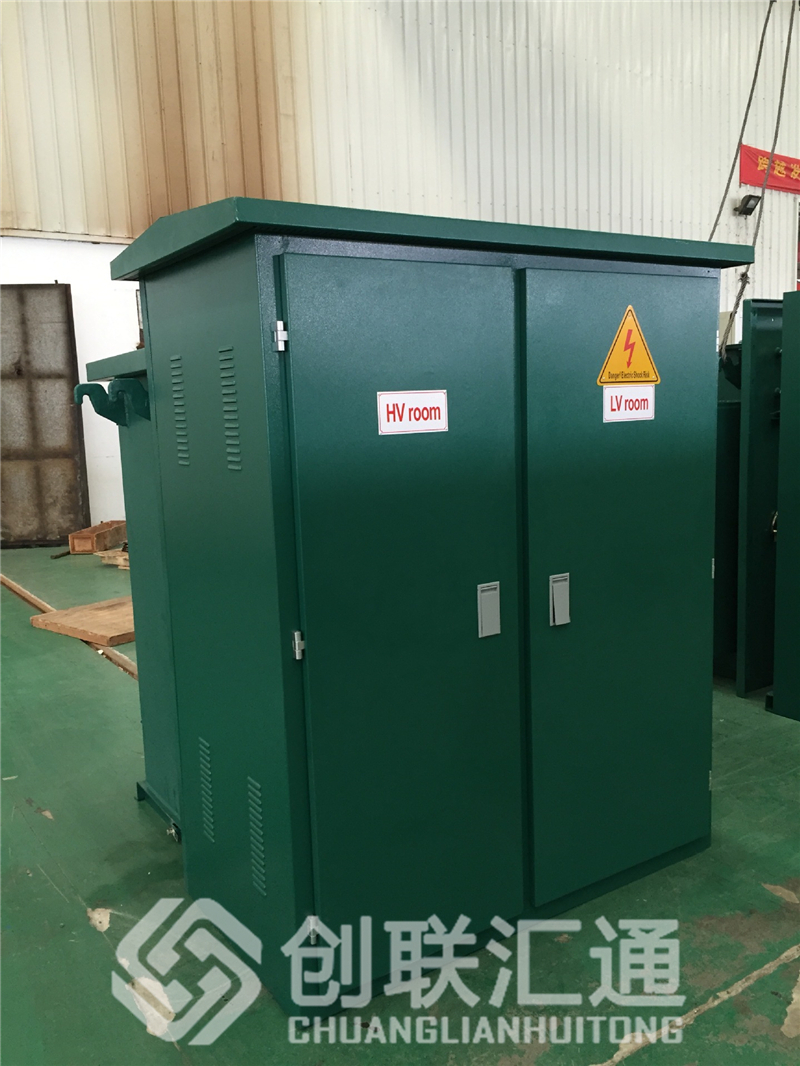

美式箱式组合变压器的结构分为前、后两部分。前端为配线柜。配线柜包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位计、油温计等设备。后部为油箱，散热器、变压器绕组、铁芯、高压负载开关、插入式保险丝均在油箱内。箱体采用全密封结构。
