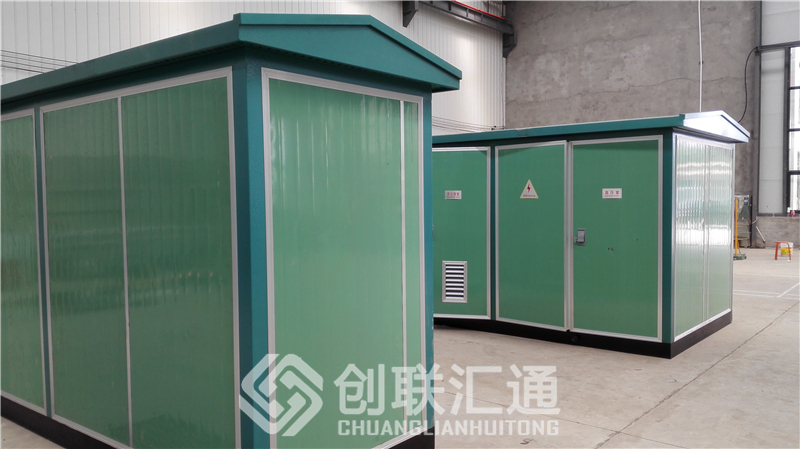

箱式变电站，又叫预装式变电所或预装式变电站。是一种集高压开关设备、配电变压器和低压配电装置，按一定接线方式排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站

1、合闸操作

关闭电缆室门---分开接地开关---闭合负荷开关。

2、分闸操作

分开负荷开关---闭合接地开关---打开电缆室门。

(一)箱式变电站操作时注惫事项

（1）执行负荷开关分合闸操作时，必须将开关推到分闸或合闸最终位置，切勿在开关没有完成动作前松开或拔出操作手柄，否则弹簧反弹会伤及操作人员。

（2）在执行负荷开关分合闸操作时，操作手柄的操作把向外，防止操作时伤及操作人员。

（3）在执行负荷开关分合闸操作前，必须把对应单元面板左上部电动手动切换旋钮拔出，并旋转90°固定到手动位置后，才能进行负荷开关的手动操作，否则可能损坏机构。

箱式变电站故障现象产生原因排除方法

（一）：框架断路器不能合闸

1.控制回路故障。

2.智能脱扣器动作后，面板上的红色按钮没有复位。

3.储能机构未储能

排除方法

1.用万用表检查开路点。

2.查明脱扣原因，排除故障后按下复位按钮。

3.手动或电动储能。

（二）：塑壳断路器不能合闸

1.机构脱扣后，没有复位。

2.断路器带欠压线圈而进线端无电源。

排除方法

1.查明脱扣原因并排除故障后复位。

2.使进线端带电，将手柄复位后，再合闸。

（三）断路器合闸就跳

1.出线回路有短路现象

排除方法

1.切不可反复多次合闸，必须查明故障，排除后再合闸。

（四）电容柜不能自动补偿

1.控制回路电源消失。

2.电流信号线未正确连接。

排除方法

1.检查控制回路，恢复电源。
