变电站电气设备|变电站是电气设备的集合。这些包括母线，断路器，带接地开关的隔离器，绝缘体，避雷器，耦合电容器，补偿设备和电力变压器。

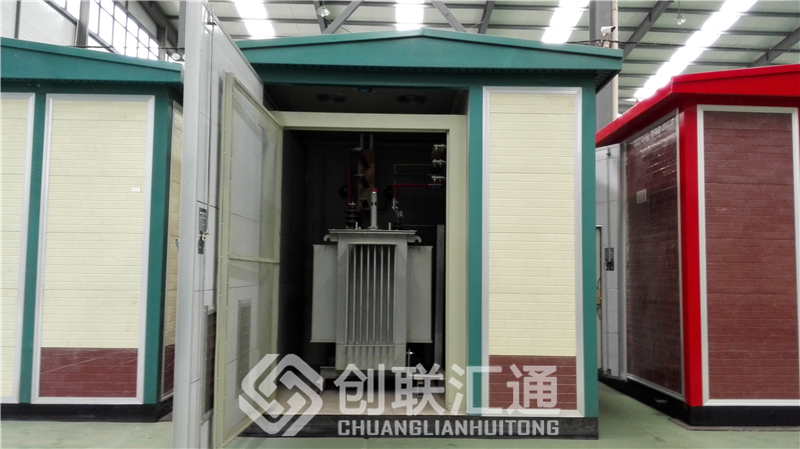

1. 变压器变压器是变电站升压和降压交流电压所必需的，除了变压器之外，变电站还有其他一些电气设备，包括母线、断路器、隔离器、避雷器、并联电抗器和并联电容器。

2.断路器断路器是一种能够在正常和异常情况下(如短路和断路)断开电路的装置。该断路器具有自动动作功能，能安全、快速清除故障电流。它们是开关和电流中断装置。一般来说，断路器包括固定触点和活动触点。使用操作机构可以分离线圈。载流触点的分离产生电弧。用合适的介质如介电油、真空、SF6气体熄灭电弧。在变电站的每一个开关点上都必须有断路器。

3.隔离器一种只能在无电流条件下打开或关闭的开关装置。它为维护提供电路隔离。隔离器是可用于断开断路器的断开开关。隔离器可以在断路器之后打开。打开隔离器后，可以关闭接地开关，将被困的电荷释放到地面。

4. 电流互感器和电压互感器电流互感器和电压互感器是用来将电流和电压变换为较低的值，以达到测量、?；ず涂刂频哪康?。电流互感器(CT)与电力变压器相比，电流互感器的电流比一般较高(500A/5A)，伏安容量相对较低(50va)。电压互感器(PT)电压互感器的伏安容量较低(100VA)，电压比较高(132kv/100v)。继电器连接在ct和pt的二次电路中。

5. 母线母线是连接多个电路的导体，母线有柔性和刚性两种。柔性母线由ACSR导体制成，由应变绝缘子支撑。刚性母线由铝管组成，由柱绝缘子支撑。

6. 接地开关将导体与大地连接起来，从而将导体上的电荷放回大地的开关。接地开关一般安装在隔离器的机架上。

7. 继电器是一种自动装置，当作动量达到预定的某一幅度/相位时，继电器的触点闭合。

8. 避雷器(避雷器)连接在导体和地之间的变电站设备，用于将过高电压放电到地球。避雷器将过电压转移到地面，并?；け涞缯旧璞该馐芄缪估擞康挠跋臁?/p>

9. 自动重合闸自动重合闸打开后断路器自动闭合。具有自动重合闸功能，可在暂态故障中断后恢复业务连续性。用于控制架空输电线路的高压断路器和用于线路?；さ木嗬氡；し桨付季哂姓庵痔匦?。

10. 高断流容量插装式熔断器用于低压、高压电路的过流保护。

11. ?；し桨副；さ缌ο低车囊桓龌蛄礁霾考皇芤斐Ｇ榭鲇跋斓囊蛔檠《ǖ谋；は低?。例如:发电机?；し桨副溲蛊鞅；し桨?。

12. 镀锌钢结构是由螺栓/焊接的角度/渠道/管道结构。这些是用于塔架、门架、设备的支撑结构。镀锌结构为各种设备和绝缘子提供刚性支撑。设计应安全、经济。在特高压-交流线路沿线每隔300公里设置补偿变电站，向线路馈送无功无功。
